问题描述：

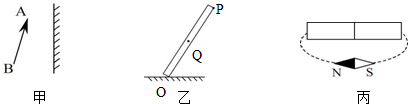

根据下列要求作图．
（1）在图甲中画出AB在平面镜中所成的像．
（2）在图乙中画出木棒所受重力G的示意图，并在P点作出扶住木棒所用最小的力（Q为木棒的重心）．
（3）在图丙中标出磁体的磁极．
最佳答案： （1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：
（2）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示；
由图可知，要使杠杆平衡，在P点扶住木棒所用最小力的方向与0P垂直，并斜向左上方．如图所示：
（3）根据同名磁极相互排斥，异名磁极相互吸引可知，磁体左端为S极，右端为N极，如图所示：
