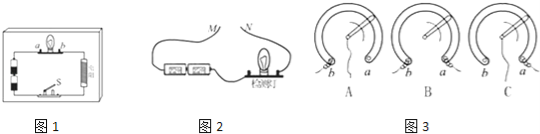

（1）实验课上，老师拿出一个电路板如图1所示，当开关S闭合后发现灯L不亮．现已确定是灯L的短路或断路引起的，要求检测是哪一种故障，小羽和同学做了如图2的检测电路．将故障电路的开关S断开，分别把M、N接到a、b接线柱上．若检测灯亮，则故障是____．若检测灯不亮，则故障是____．

（2）老师的表扬激发了小组成员的实验热情．小羽把家中带来的电位器连入检测电路M、N两点，且顺时针旋转，小灯泡逐渐变亮．请你说出他们的连接方法是如图3所示的____图（选填“A”“B”“C”）．

（3）小组成员体会到成功的喜悦，实验热情更高涨了，还想探究一些其他的电学实验．如果你是小组成员，请你利用现有的器材（电池组、小灯泡和导线），添加一些实验常用的电学器材，还能完成哪些电学实验？

参照示例完成下表：

	添加器材	电学实验名称
示例	小灯泡、电压表、开关各一个	研究串联电路电压的规律
1
2

【答案】

添加器材

电学实验名称

小灯泡一只、电流表两只、开关一个

研究串联电路的电流规律

小灯泡一只、电流表三个、开关一个

研究并联电路的电流规律

【解析】

（2）小灯泡变亮，说明电路电流变大，电路电阻减小，电位器接入电路的阻值变小，分析图乙所示各种接法，找出符合要求的接法．

（3）利用所提供的器材、添加一些常用器材，可以探究串联电路电流规律、并联电路电流规律、并联电路电压规律、探究灯泡电阻与电压关系等实验．

解：（1）分别把M、N接到a、b的接线柱上时，若L没有问题，L与检测灯都应亮，但比较暗，若不亮，说明不能形成通路，是L断路了，若只有检测灯亮，说明L发生短路了．

（2）由图乙所示可知，在A所示接法中，顺时针旋转，电位器接入电路的阻值变大，不符合题意，故A错误；

在图B所示接法中，顺时针旋转，电位器接入电路的阻值不变，灯泡亮度不变，不符合题意，故B错误；

在图C所示接法中，顺时针旋转，电位器接入电路的阻值变小，灯泡变亮，符合题意，故C正确，故选C．

（3）实验如下表所示．

添加器材

电学实验名称

小灯泡一只、电流表两只、开关一个

研究串联电路的电流规律

小灯泡一只、电流表三个、开关一个

研究并联电路的电流规律

故答案为：（1）灯泡短路；灯泡断路；（2）C；（3）如上表所示．
