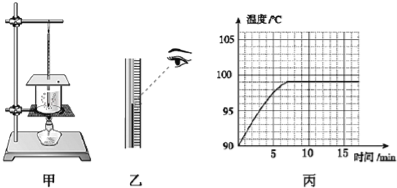

（1）该实验器材装配的合理顺序是（填序号）____（①烧杯；②酒精灯；③温度计；④铁圈及石棉网）．
（2）图乙中读数的错误之处是：视线没有与温度计液柱的液面____．
（3）实验时烧杯上覆盖纸片的目的是____，以便缩短加热时间．
（4）图丙是正确实验后绘制的水温随时间变化关系的图象．由图象可知，水的沸点为____℃，水沸腾时温度____（选填“不变”或“升高”）．
【答案】（1）②④①③；（2）保持相平；（3）减少热量散失；（4）99；不变
【解析】（1）实验器材装配要根据酒精灯来确定铁圈及石棉网的高度；温度计测量液体温度时，玻璃泡要浸没在液体中，不能接触容器底和壁，由此分析解答；
（2）读数时玻璃泡要继续留在被测液体中，视线与温度计中的液柱上表面相平；
（3）在实验时，为减少热量的损失，需在烧杯上加盖；
（4）水沸腾时，温度不变，但要继续吸热．
解：
（1）酒精灯要使用外焰加热，所以合理顺序应先放好温度计，由其外焰高度确定铁圈及石棉网的高度；温度计测量液体温度时，玻璃泡要浸没在液体中，不能接触容器底和壁，所以接着应放置烧杯，最后安装温度计．即顺序为：②④①③；
（2）由图乙可知：视线没有与温度计液柱的液面相平；
（3）实验时，在烧杯上盖上硬纸板，这样做是为了减少烧杯中热量的散失；
（4）由丙图，水在99℃开始沸腾，之后水温保持不变．
故答案为：（1）②④①③；（2）保持相平；（3）减少热量散失；（4）99；不变．
