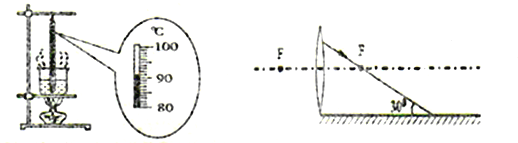

（1）如图所示，温度计示数是______℃．
（2）如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出；
①射向凸透镜的入射光线
②经平面镜放入反射光线
【答案】（1）91；
（2）见解答图．
【解析】解：（1）由图知：温度计的最小刻度值是1℃，因此该温度计的示数是90+1=91℃；
（2）经凸透镜的折射光线过焦点，入射光线平行于主光轴画；
过平面镜的入射点垂直镜面作出法线，求出入射角为90°﹣30°=60°，则反射角为60°，在法线右侧作出反射光线，标出反射角如下图：
故答案为：（1）91；（2）见解答图．
