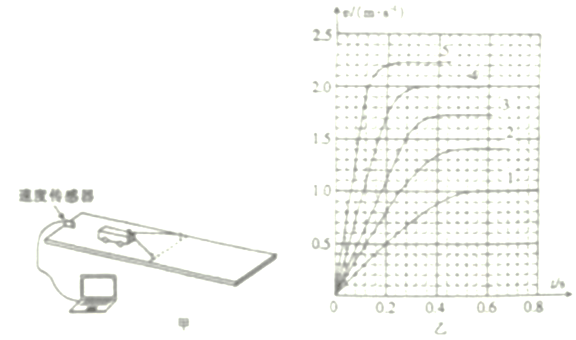

某同学用图甲所示的器材做“探究功与速度变化的关系”的实验。如图甲所示，小车在一条橡皮筋作用下弹出，沿木板滑行，这时橡皮筋对小车做的功计为W，当用2条、3条……完全相同的橡皮筋并在一起进行第2次，第3次……筋实验时，使每次实验中橡皮筋伸长的长度都保持一致，小车速度可由速度传感器测出，并经电脑处理后得出如图乙所示的一一对应的图象，由图象可以读出每次实验时小车获得的最大速度并记入表中。

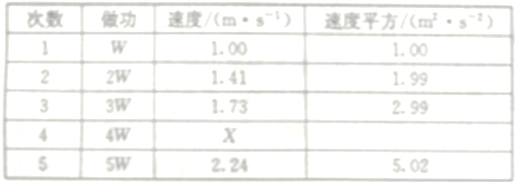

(1)表中“X”处的数值应该是______。

(2)从表格中可以得出，合力的功W与速度的关系是______。

(3)在作图象时，由于实际操作过程中木板的倾角调整不当，造成实际图线与理想图线（图中虚线）存在差异，则作出的图象可能是图中的________。

A.

B.

C.

D.

【答案】

2.00 AD

【解析】

（1）由乙图可知X=2.00；（2）由表中数据可得；（3）若倾角较小，根据动能定理：，所以A图正确，若倾角较大，平衡摩擦过度，，D图正确。
