时间t/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
温度t/℃ | 90 | 92 | 94 | 96 | 98 | 99 | 99 | 99 | 99 | 99 | 99 |

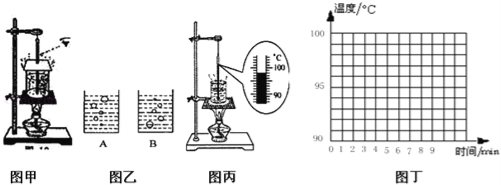

（1）如图甲所示，小华在实验中使用温度计时，不当之处是：_________________；
（2）其中水沸腾时的气泡现象如图乙中的____图所描述一样（选填“A”或“B”），水在沸腾时吸热，温度____（“继续升高”“降低”或“保持不变”）．
（3）图丙是实验过程某一时刻的温度，此时水温是____℃．某同学通过实验得到上表数据．请在如图丁所示的方格纸上，画出“温度﹣时间”图象．
【答案】（1）温度计的玻璃泡碰到了容器底；读数时，视线未与液柱的上表面相平；（2）A；保持不变；（3）98；见下图：
（1）使用温度计时，温度计的玻璃泡不能碰到容器底或容器壁，在进行温度计的读数时，视线应与温度计内液柱的上表面相平；（2）掌握水沸腾时和沸腾前的现象区别：液体沸腾前吸收热量，温度不断升高，气泡上升时不断变小；液体沸腾时吸收热量，温度保持不变，气泡上升时不断增大．（3）确定出温度计的分度值后，可读出图中所示的水温；在画水的沸腾图象时，首先根据表格中的数据进行描点，后将各点用平滑的曲线连接起来．
解：（1）由图知，温度计的玻璃泡碰到了容器底，且读数时，视线未与液柱的上表面相平；
（2）由图知，B气泡开始上升，但体积随即减小，是沸腾前的现象，A气泡大量的上升，且上升过程中体积逐渐变大，说明水已经沸腾，且水在沸腾时吸热，温度不变．（3）由图知：该温度计的分度值是1℃，因此所示的水温为98℃；根据表格中的数据描点，并用平滑的曲线连接起来．见下图故答案为：（1）温度计的玻璃泡碰到了容器底；读数时，视线未与液柱的上表面相平；（2）A；保持不变；（3）98；见下图：
